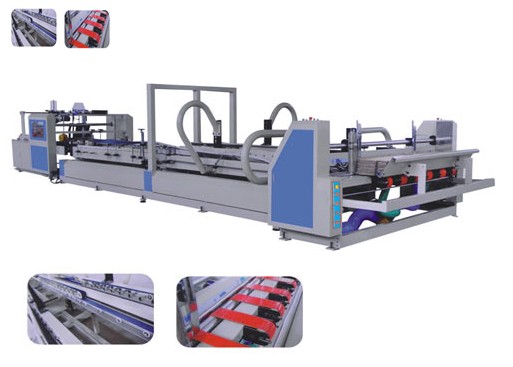

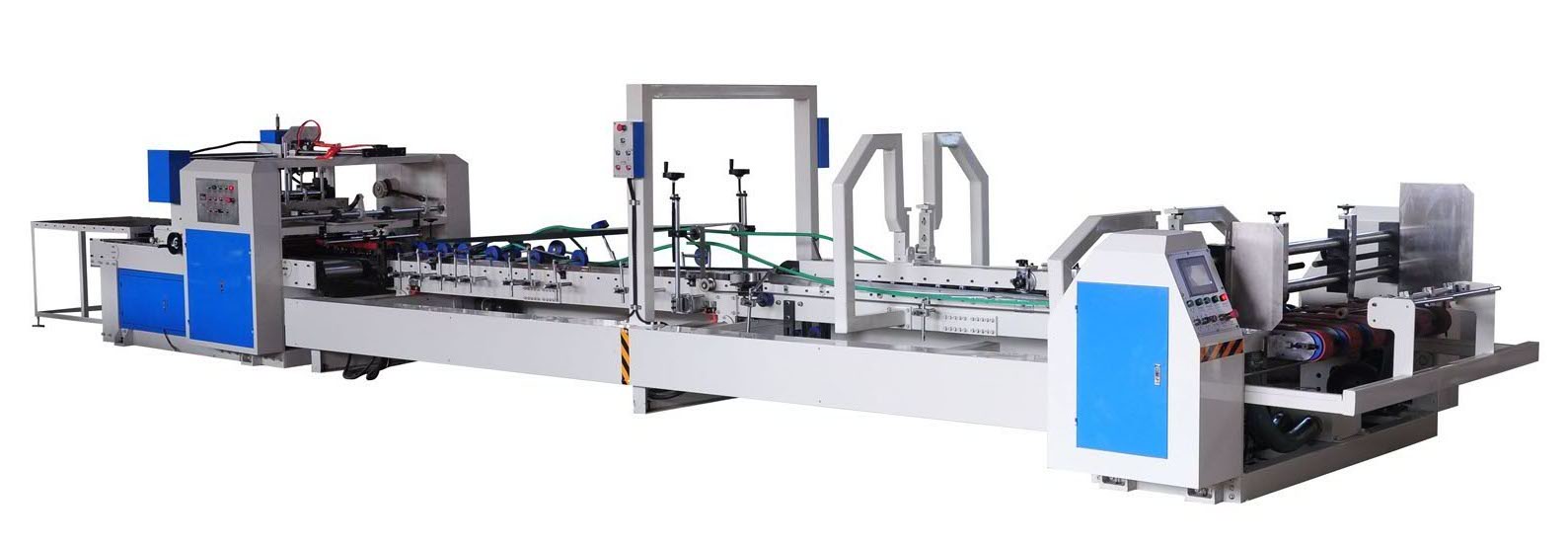

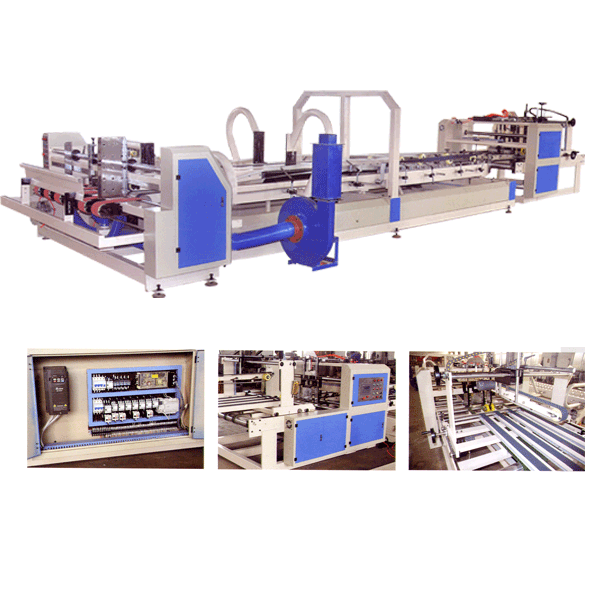

QF-AFG系列全自动粘箱机

整机构成特点：

l   QF-AFG系列全自动粘箱机，由真空送纸部，涂胶折叠部和计数堆积输出部三部分。

l   电机全部采用台湾晟邦电机，变频电机除外。变频调速，标配PLC触摸屏控制，操作简单可靠。

l   最高车速度130米／分钟，平均粘箱速度100米／分钟。高速节能，节省人工成本。

技术参数：

型号 技术参数	QF-2400	QF-2500
最大过纸	900mm*2200mm	1200mm*2500mm
最小过纸	300mm*900mm	300mm*900mm
外形尺寸	L11000mm*W3000mm*H1600mm	L12500mm*W3200mm*H1600mm
整机重量	5500KG	6500KG
电源要求	12KW 380V 3PHASE 50HZ	12KW 380V 3PHASE 50HZ
适应纸厚度	三层、五层纸板
控制方式	PLC触屏控制

主要结构：

送纸部

l   吸风进纸能更好的适用弯曲纸板

l   高档电磁离合，使送纸部可单独控制进纸，操作简单可靠

l   结构简单可靠的电动胶量可控制装置，清洗方便

l   不锈钢涂胶轮，涂胶均匀，节省胶量

涂胶折叠部

l   进口耐磨橡胶皮带输送纸板，使用更长久

l   纸板矫正装置和压线装置，压线轮可调，适合纸板厚度2-8mm

l   二次压痕机构，可对压痕质量不佳的纸板进行二次压痕

计数堆积输出部

l   计数堆码原理简单可靠

l   采用数字控制，操作可靠，不停机输入数据，自动计数，准确输出

l   具有纠偏功能，偏差可调

l   计数推出采用气动方式，动作准确，快速
